ตัวกรองการทำความสะอาดตัวเองไฮดรอลิกไดรฟ์ ตัวกรองการทำความสะอาดตัวเอง

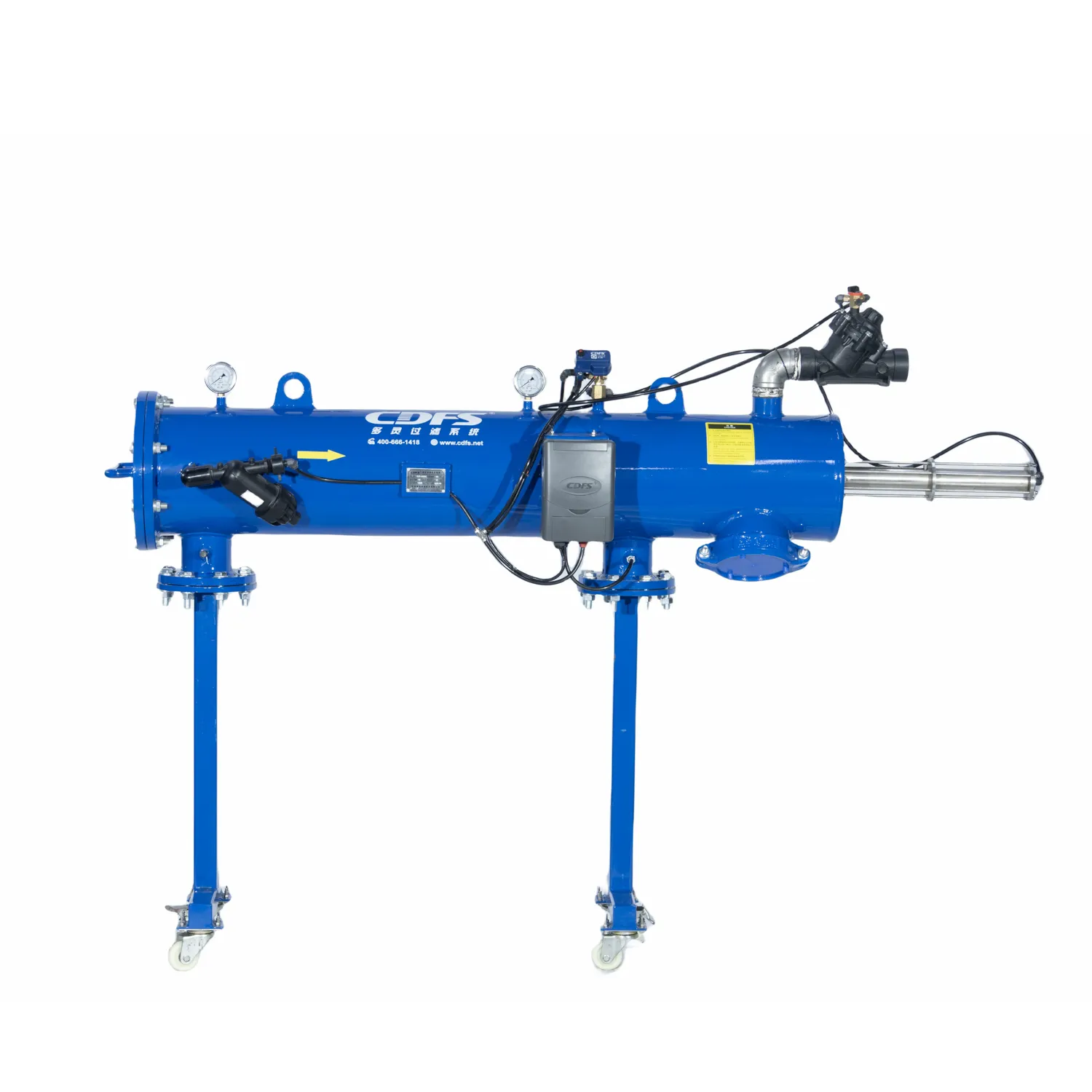

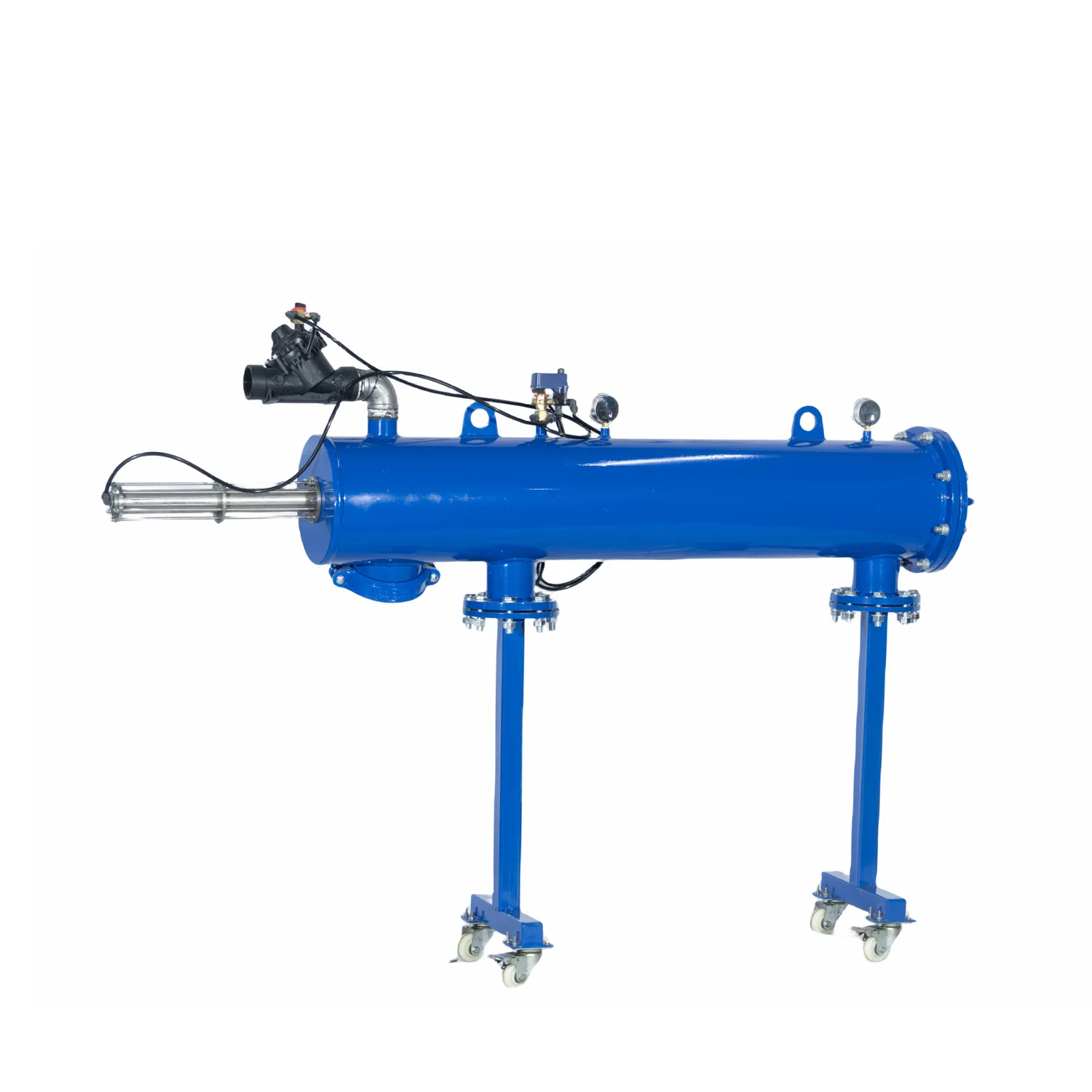

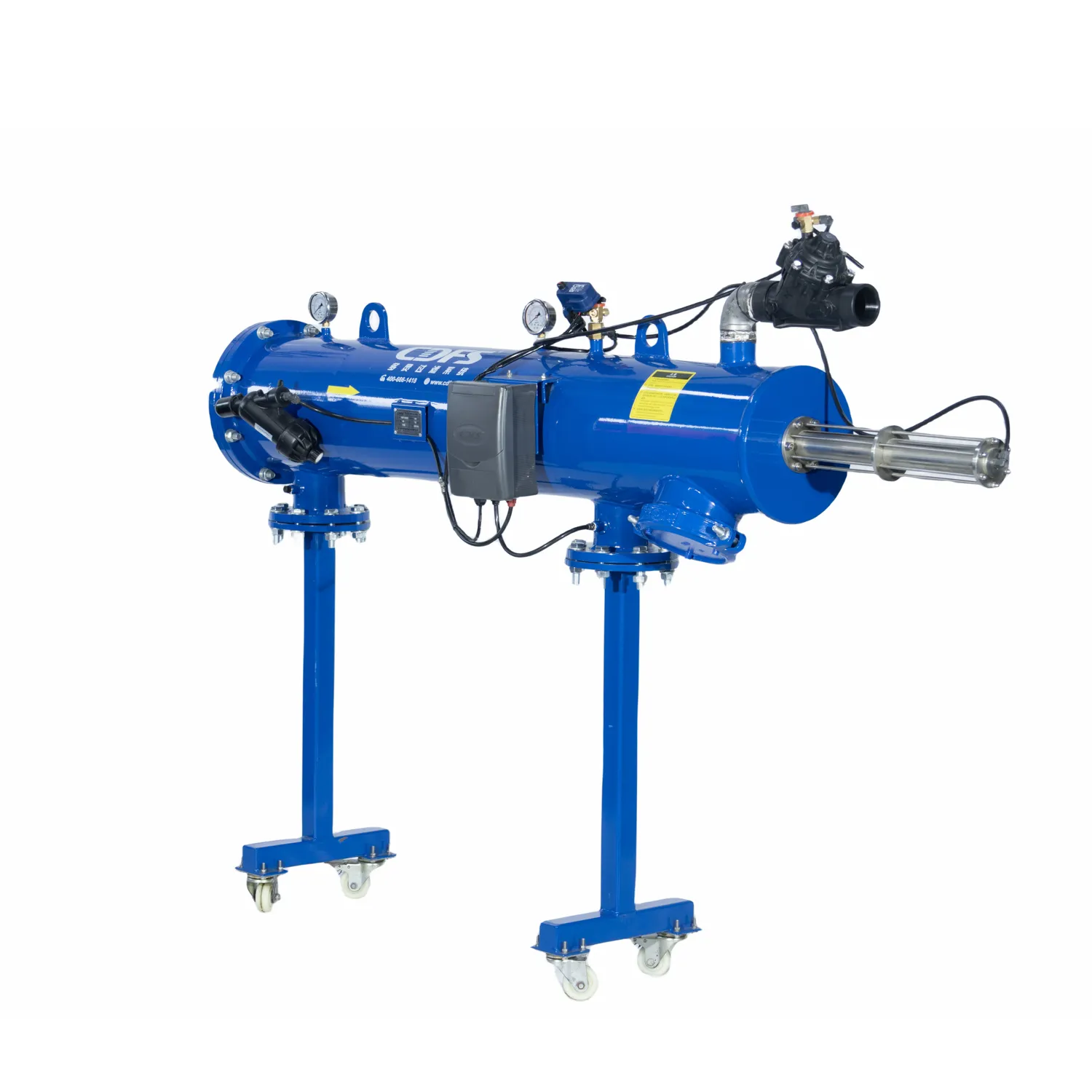

DLHF400 Hydraulic Self Cleanin Filter Filter

เครื่องกรองน้ำทำความสะอาดด้วยตนเองอัตโนมัติ: หน่วยเดียวไหล 19-2000m3/h ความแม่นยำการกรอง 20-4000 ไมครอน

ประเภท： วัสดุแนวนอน： การทำความสะอาดเหล็กคาร์บอน： การควบคุมประเภทการดูด： อัตโนมัติ

ผลิตภัณฑ์ Advantagev

> อัตราการไหลสูง/ความแม่นยำในการกรองสูง

> การสูญเสียแรงดันต่ำ/การใช้น้ำย้อนกลับต่ำ

> ระดับอัตโนมัติสูง

ติดต่อเรา ดาวน์โหลดข้อมูล วิดีโอหลัก

หลักการ

น้ำไหลผ่านหน้าจอและอนุภาคจะถูกเก็บไว้ที่ด้านในของหน้าจอขององค์ประกอบตัวกรอง น้ำที่ผ่านการกรองแล้วไหลออกมาผ่านทางออก

เมื่ออนุภาคสะสมเป็นจำนวนหนึ่งและความแตกต่างของความดันจะเพิ่มขึ้นถึงระดับที่กำหนดไว้ล่วงหน้ารอบการล้างจะเริ่มขึ้น

มันรวมสองขั้นตอน: ก่อนวาล์วระบายอัตโนมัติจะเปิดขึ้นบนเต้าเสียบระบายน้ำ จากนั้นมอเตอร์อิเล็กทรอนิกส์จะขับแปรงทำความสะอาดซึ่งอยู่ภายในหน้าจอของแข็งจะถูกขับออกผ่านวาล์วระบายน้ำ

ตัวกรองยังคงจัดหาน้ำที่ผ่านการกรองแม้ในระหว่างรอบการล้างระบบการทำงานทั้งหมดจะถูกควบคุมโดยกล่องอัจฉริยะซึ่งมีโหมดการควบคุมหลายอย่าง: ความแตกต่างของแรงดัน, เวลา, คู่มือและ PLC

ไหล	19-4000m3/h	วิธีควบคุม	ความแตกต่าง/เวลา/ด้วยตนเอง/PLC
ความแม่นยำในการกรอง	20um-4000um	วิธีทำความสะอาด	แปรง
แรงกดดันในการทำงาน (สูงสุด)	1 .6MPA (ปรับแต่ง)	เวลาทำความสะอาด	10-200S(Adjustable)
แรงกดดันในการทำงาน (นาที)	0.1MPa	หน้าจอเจาะรู	800-4000um
อุณหภูมิในการทำงาน	<65'℃	หน้าจอลิ่ม	50-1000um
พลัง	380V150HZ	หน้าจอเผา	20-800um

หลักการ

เมื่อน้ำเข้าสู่หน้าจอหยาบจากด้านนอก (เครื่องกรองหยาบถูกตั้งค่าตามคุณภาพของน้ำ) สิ่งสกปรกที่หยาบกว่าจะถูกกรองแล้วเข้าสู่หน้าจอละเอียดจากนั้นสิ่งเจือปนที่เล็กกว่าจะถูกปิดกั้นในองค์ประกอบการกรองภายใน

โหมดทำความสะอาดตัวเองสามารถเริ่มต้นได้โดยการกดเวลาหรือด้วยตนเองสามวิธีตามหลักการของความแตกต่างของความดัน

เมื่อความแตกต่างของความดันภายในและภายนอกถึงค่าที่กำหนดโหมดทำความสะอาดตัวเองเริ่มต้นท่อไฮดรอลิกท่อเปิดดูดเครื่องสแกนเพื่อผลิตหัวฉีดดูดแรงดันลบด้านในดูดซับสิ่งสกปรกในเวลาเดียวกัน

เวลาทำความสะอาดตัวกรองการทำความสะอาดตัวเองถูกกำหนดโดยคอนโทรลเลอร์ล่วงหน้าวาล์วระบายน้ำจะถูกปิดหลังจากทำความสะอาดและการสูญเสียน้ำเล็กน้อยในกระบวนการทำความสะอาด

หลักการ

การไหลของตัวกรองสูงสุดเดียว	50-1500m3/h	การสูญเสียแรงดัน	0.01MPa
ช่วงการกรอง	25μm-400μm	วิธีควบคุม	ความแตกต่างของความดัน/เวลา/ด้วยตนเอง
แรงกดดันในการทำงานสูงสุด	1.6MPa	เวลาทำความสะอาด	30seconds(optional)
แรงกดดันในการทำงานขั้นต่ำ	0.2MPa	พลัง	220V/50Hz
อุณหภูมิในการทำงาน	≤65℃	DC	9v

การเลือกตารางข้อมูล

แบบอย่าง	น้ำใน/ทางออก （มม.）	พื้นที่หน้าจอ （cm2）	D1 （มม.）	L1 （มม.）	L2 （มม.）	L3 （มม.）	H （มม.）	ไหล （m3/h）	น้ำหนัก (กก.)
DLHF-403	80	3438	273	450	1623	2075	534	50	140
DLHF-404	100	5780	273	900	1983	2735	534	100	170
DLHF-406	150	5780	325	900	1983	2735	638	150	183
DLHF-406Max	150	8410	273	900	2275	3471	555	160	205
DLHF-408	200	5780	325	900	2163	2915	638	250	195
DLHF-408Max	200	8410	325	900	2515	3715	625	300	235
DLHF-410	250	8090	426	900	2315	3515	726	350	250
DLHF-410Max	250	8410	377	900	2315	3715	677	400	270
DLHF-410Plus	250	13716	426	1100	3220	4755	767	450	430
DLHF-412	300	13716	426	1100	3155	4755	736	600	435
DLHF-414	350	16328	480	1270	3155	4755	810	1000	455
DLHF-416	400	16328	480	1270	3155	4755	810	1200	480
DLHF-416Max	400	21400	630	1270	3155	4755	1010	1500	680
